Thép Hình Chữ I (I Beam)

Thép I ( Sắt I ) được sử dụng rất phổ biến trong các khung tòa nhà, kết cấu dầm thép, các ứng dụng hỗ trợ kết cấu. Sử dụng thép I sẽ giúp giảm bớt các hỗ trợ kết cấu khác, giúp tiết kiệm chi phí và thời gian.

Hoàng Đan hiện cung cấp các dòng Thép hình I trong nước hoặc nhập khẩu với kích thước đa dạng. Quý khách hàng cần mua sản phẩm hoặc tư vấn thêm về giá cả, xin vui lòng liên hệ chúng tôi theo Hotline bên dưới:

Dưới đây là tổng hợp một số thông tin về quy cách kích thước, tiêu chuẩn, ứng dụng của sản phẩm:

Thép I là gì?

Thép hình I (I Beam) là loại thép kết cấu có tiết diện mặt cắt ngang giống chữ I in hoa, được thiết kế nhằm tối ưu khả năng chịu tải trọng và giảm khối lượng vật liệu so với các dạng thép đặc. Nhờ cấu tạo đặc biệt với hai cánh song song và một bụng thép ở giữa, thép hình I có khả năng chịu lực uốn, chịu nén và chịu kéo rất tốt, đáp ứng yêu cầu của nhiều công trình xây dựng và kết cấu công nghiệp.

Loại thép này được sản xuất chủ yếu bằng phương pháp cán nóng từ phôi thép chất lượng cao theo các tiêu chuẩn như JIS (Nhật Bản), ASTM (Hoa Kỳ), EN (Châu Âu), GB (Trung Quốc) và TCVN (Việt Nam). Tùy theo tiêu chuẩn và nhà sản xuất, thép I sẽ có sự khác biệt về kích thước, trọng lượng và đặc tính cơ học.

Nhờ tỷ lệ giữa trọng lượng và khả năng chịu lực cao, thép hình I được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Kết cấu nhà thép tiền chế.
• Khung nhà xưởng, nhà công nghiệp.
• Dầm chịu lực cho nhà cao tầng.
• Cầu đường, bến cảng.
• Kết cấu giàn mái và hệ thống sàn thép.
• Chế tạo máy móc, thiết bị công nghiệp.
• Gia công cơ khí và các công trình hạ tầng.

Hiện nay, trên thị trường Việt Nam, thép hình I được cung cấp với nhiều quy cách từ I100, I120, I150, I200, I250, I300, I350, I400, I450, I500 đến I900, đáp ứng đa dạng nhu cầu từ công trình dân dụng đến các dự án công nghiệp quy mô lớn.

Vì sao gọi là thép hình I?

Tên gọi thép hình I bắt nguồn từ hình dạng mặt cắt ngang của sản phẩm, có cấu tạo tương tự chữ “I” in hoa. Thiết kế này giúp tập trung vật liệu ở hai cánh trên và dưới – nơi chịu ứng suất lớn nhất khi dầm làm việc – trong khi phần bụng ở giữa có nhiệm vụ liên kết hai cánh và chịu lực cắt. Nhờ đó, thép hình I đạt hiệu quả chịu lực cao hơn nhiều so với thanh thép đặc có cùng khối lượng.

Trong kỹ thuật xây dựng, loại thép này còn được gọi là I Beam, Steel I Beam hoặc Wide Flange Beam (ở một số tiêu chuẩn có sự khác biệt giữa I và H). Đây là một trong những loại thép kết cấu được sử dụng phổ biến nhất trong các công trình yêu cầu khả năng chịu tải lớn và vượt nhịp dài.

Đặc điểm nhận biết thép hình I

Thép hình I có thể dễ dàng nhận biết thông qua các đặc điểm sau:

• Tiết diện ngang có dạng chữ I đối xứng.
• Hai cánh trên và dưới song song, chịu lực uốn chính.
• Phần bụng thép nằm ở giữa có chiều cao lớn hơn chiều rộng cánh.
• Trọng lượng được tính theo đơn vị kg/m, mỗi quy cách sẽ có khối lượng khác nhau.
• Có nhiều chiều dài tiêu chuẩn như 6 m, 9 m, 12 m hoặc cắt theo yêu cầu.
• Bề mặt có thể là thép đen, mạ kẽm nhúng nóng hoặc sơn chống gỉ, tùy điều kiện sử dụng.

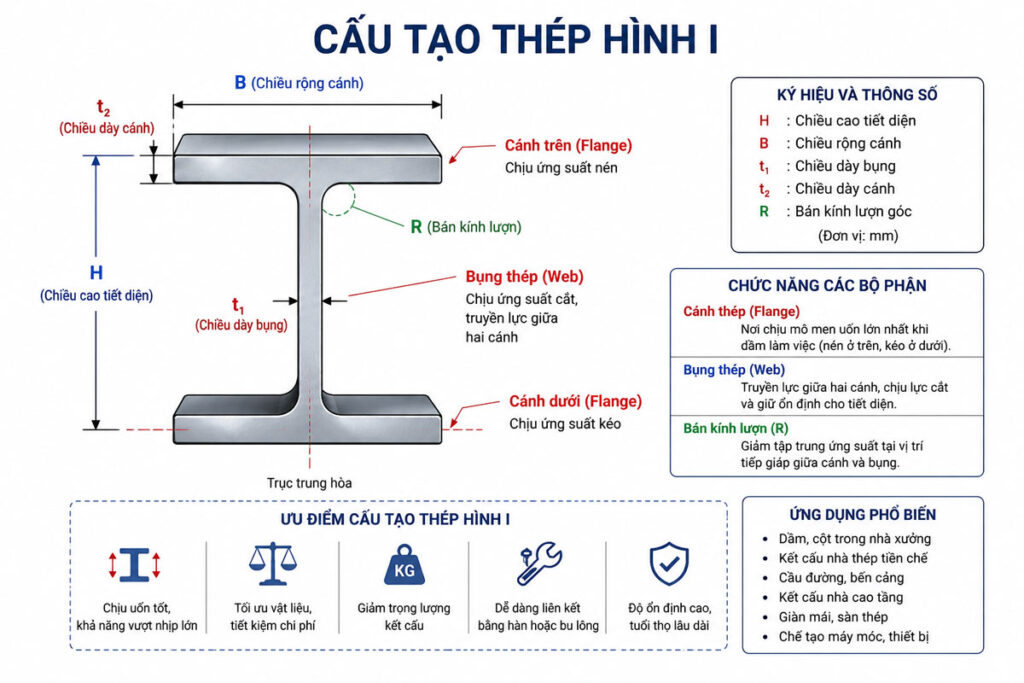

Cấu tạo của thép hình I

Cấu tạo của thép hình I được nghiên cứu và tối ưu dựa trên các nguyên lý của cơ học kết cấu nhằm đạt hiệu quả chịu lực cao với lượng vật liệu sử dụng hợp lý. Thay vì phân bố thép đồng đều trên toàn bộ tiết diện, thép hình I tập trung vật liệu vào những vị trí chịu ứng suất lớn nhất khi làm việc, từ đó tăng khả năng chịu tải mà vẫn giảm đáng kể trọng lượng kết cấu.

Một thanh thép hình I hoàn chỉnh gồm hai bộ phận chính là cánh thép (Flange) và bụng thép (Web). Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp chặt chẽ để tạo nên một tiết diện có độ cứng và khả năng chịu lực vượt trội.

Cánh thép (Flange)

Cánh thép là hai bản thép nằm ở phía trên và phía dưới của tiết diện chữ I. Đây là bộ phận trực tiếp tiếp nhận phần lớn mô men uốn phát sinh khi dầm chịu tải.

Khi kết cấu làm việc:

• Cánh phía trên chủ yếu chịu ứng suất nén.
• Cánh phía dưới chủ yếu chịu ứng suất kéo.
• Hai cánh giúp tăng mô men quán tính của tiết diện, từ đó giảm độ võng và nâng cao khả năng chịu tải.

Kích thước cánh càng lớn thì khả năng chống uốn của thép hình I càng cao. Tuy nhiên, việc lựa chọn chiều rộng và chiều dày cánh phải được tính toán phù hợp để đảm bảo hiệu quả kinh tế cũng như đáp ứng yêu cầu thiết kế của từng công trình.

Bụng thép (Web)

Bụng thép là phần bản thép đứng nối liền hai cánh, tạo thành khung chịu lực thống nhất cho toàn bộ tiết diện.

Khác với cánh thép, bụng thép không phải là bộ phận chịu mô men uốn chính mà có nhiệm vụ:

• Truyền lực giữa hai cánh.
• Chịu ứng suất cắt phát sinh trong quá trình làm việc.
• Giữ ổn định hình dạng của tiết diện.
• Hạn chế hiện tượng mất ổn định cục bộ khi chịu tải trọng lớn.

Chiều cao của bụng thép thường lớn hơn nhiều so với chiều dày. Thiết kế này giúp tăng độ cứng của dầm theo phương đứng mà không làm tăng đáng kể khối lượng của sản phẩm.

Các thông số cấu tạo quan trọng

Để lựa chọn đúng quy cách thép hình I, người sử dụng cần nắm được các thông số cơ bản của tiết diện. Mỗi thông số đều ảnh hưởng trực tiếp đến khả năng chịu lực, trọng lượng và phạm vi ứng dụng của sản phẩm.

Thông số	Ký hiệu	Ý nghĩa
Chiều cao tiết diện	H	Khoảng cách từ cánh trên đến cánh dưới, quyết định khả năng chịu uốn của dầm.
Chiều rộng cánh	B	Ảnh hưởng đến khả năng phân bố tải trọng và độ ổn định của tiết diện.
Chiều dày bụng	t₁	Quyết định khả năng chịu lực cắt và độ ổn định của bụng thép.
Chiều dày cánh	t₂	Tác động trực tiếp đến khả năng chịu mô men uốn và tuổi thọ của kết cấu.
Bán kính lượn	R	Giảm tập trung ứng suất tại vị trí tiếp giáp giữa cánh và bụng, hạn chế nguy cơ nứt gãy.

Mối liên hệ giữa cấu tạo và khả năng chịu lực

Điểm khác biệt lớn nhất của thép hình I so với nhiều loại thép kết cấu khác nằm ở cách phân bố vật liệu trên tiết diện.

Phần lớn vật liệu được bố trí tại hai cánh – nơi chịu ứng suất kéo và nén lớn nhất khi dầm làm việc. Trong khi đó, phần bụng chỉ sử dụng lượng vật liệu vừa đủ để truyền lực và chịu ứng suất cắt. Nhờ cách bố trí này, thép hình I đạt được tỷ lệ độ bền trên khối lượng rất cao.

Thiết kế này mang lại nhiều lợi ích trong thực tế:

• Tăng khả năng chịu tải trọng mà không cần tăng nhiều khối lượng thép.
• Giảm độ võng của dầm khi vượt nhịp lớn.
• Tiết kiệm vật liệu và chi phí kết cấu.
• Giảm tải trọng truyền xuống móng công trình.
• Tăng hiệu quả thi công và vận chuyển.

Đây cũng là lý do thép hình I được sử dụng phổ biến trong các dầm chính, khung nhà thép tiền chế, cầu đường, nhà cao tầng và nhiều công trình công nghiệp có yêu cầu chịu lực lớn.

Lịch sử phát triển của thép hình I

Sự ra đời của thép hình I là một bước tiến quan trọng trong lịch sử ngành xây dựng và kỹ thuật kết cấu. Từ khi xuất hiện vào thế kỷ XIX, loại thép này đã góp phần thay đổi phương pháp thiết kế các công trình lớn, cho phép xây dựng những cây cầu có khẩu độ dài hơn, các nhà xưởng có không gian rộng hơn và những tòa nhà cao tầng với khả năng chịu lực vượt trội.
Trước khi thép hình I được sử dụng rộng rãi, kết cấu chịu lực chủ yếu làm từ gỗ, đá hoặc gang đúc. Mặc dù các vật liệu này đáp ứng được yêu cầu của những công trình quy mô nhỏ, nhưng chúng bộc lộ nhiều hạn chế về khả năng chịu tải, tuổi thọ và tính linh hoạt trong thi công. Sự phát triển của công nghệ luyện thép đã mở ra một giai đoạn mới, trong đó thép cán trở thành vật liệu kết cấu chủ đạo.

Sự ra đời của thép hình I

Vào giữa thế kỷ XIX, cùng với cuộc Cách mạng Công nghiệp tại châu Âu và Bắc Mỹ, nhu cầu xây dựng đường sắt, cầu thép, nhà máy và kho bãi tăng mạnh. Điều này đòi hỏi một loại vật liệu vừa có cường độ cao, vừa có thể sản xuất hàng loạt với kích thước đồng đều.

Nhờ sự phát triển của công nghệ cán nóng, các nhà máy luyện kim đã tạo ra những tiết diện thép có hình dạng tối ưu thay vì chỉ sản xuất thanh thép đặc. Trong số đó, tiết diện chữ I nhanh chóng được đánh giá cao nhờ khả năng chịu uốn hiệu quả, giúp giảm lượng thép sử dụng mà vẫn đảm bảo độ bền của kết cấu.

Từ đây, thép hình I trở thành một trong những sản phẩm quan trọng của ngành luyện kim và được ứng dụng rộng rãi trong các công trình công nghiệp.

Giai đoạn phát triển mạnh trong thế kỷ XX

Bước sang thế kỷ XX, cùng với sự phát triển của ngành xây dựng hiện đại, thép hình I được cải tiến cả về vật liệu lẫn công nghệ sản xuất.

Nhiều tiêu chuẩn kỹ thuật quốc tế lần lượt được ban hành nhằm thống nhất kích thước, dung sai và đặc tính cơ học của sản phẩm. Đồng thời, các loại thép cường độ cao cũng được nghiên cứu và đưa vào sản xuất, giúp thép hình I đáp ứng tốt hơn yêu cầu của các công trình có tải trọng lớn.

Trong giai đoạn này, thép hình I được sử dụng phổ biến cho:

• Dầm chính trong nhà công nghiệp.
• Kết cấu nhà thép tiền chế.
• Cầu đường và công trình giao thông.
• Nhà cao tầng.
• Bến cảng, kho logistics.
• Công trình năng lượng và hạ tầng kỹ thuật.

Sự phát triển của máy móc tự động cũng giúp quá trình cán thép đạt độ chính xác cao hơn, nâng cao chất lượng bề mặt và tính đồng nhất của sản phẩm.

Sự phát triển của thép hình I tại Việt Nam

Tại Việt Nam, thép hình I bắt đầu được sử dụng phổ biến từ giai đoạn công nghiệp hóa và đô thị hóa mạnh mẽ. Ban đầu, nguồn cung chủ yếu đến từ các quốc gia có ngành luyện kim phát triển như Nhật Bản, Hàn Quốc, Trung Quốc và một số nước châu Âu.

Những năm gần đây, cùng với sự đầu tư vào công nghệ luyện kim trong nước, nhiều doanh nghiệp đã sản xuất được thép hình I theo các tiêu chuẩn quốc tế, góp phần đáp ứng nhu cầu ngày càng lớn của thị trường xây dựng và cơ khí.

Hiện nay, thép hình I được sử dụng trong hầu hết các lĩnh vực như:

• Nhà xưởng công nghiệp.
• Trung tâm thương mại.
• Nhà cao tầng.
• Nhà thép tiền chế.
• Cầu vượt và cầu dân sinh.
• Công trình hạ tầng giao thông.
• Nhà máy sản xuất.
• Dự án năng lượng và logistics.

Sự đa dạng về quy cách, mác thép và tiêu chuẩn sản xuất giúp các đơn vị thiết kế và thi công có nhiều lựa chọn phù hợp với yêu cầu kỹ thuật cũng như ngân sách đầu tư.

Xu hướng phát triển trong tương lai

Cùng với định hướng phát triển xây dựng bền vững, thép hình I tiếp tục được cải tiến nhằm đáp ứng các yêu cầu ngày càng cao về hiệu quả sử dụng vật liệu, độ an toàn và khả năng tái chế.

Một số xu hướng nổi bật hiện nay gồm:

• Phát triển các loại thép cường độ cao để giảm khối lượng kết cấu.
• Ứng dụng công nghệ cán hiện đại nhằm tăng độ chính xác kích thước.
• Sử dụng lớp phủ chống ăn mòn để kéo dài tuổi thọ trong môi trường khắc nghiệt.
• Tăng tỷ lệ thép tái chế trong sản xuất nhằm giảm phát thải carbon.
• Kết hợp với công nghệ BIM và thiết kế kết cấu số để tối ưu vật liệu ngay từ giai đoạn thiết kế.

Những xu hướng này không chỉ giúp nâng cao chất lượng công trình mà còn góp phần giảm chi phí vận hành, bảo trì và tác động đến môi trường.

“Để tạo ra những sản phẩm thép hình I có độ chính xác cao về kích thước và đáp ứng các tiêu chuẩn kỹ thuật quốc tế, các nhà sản xuất phải áp dụng quy trình luyện kim và cán thép nghiêm ngặt. Hãy cùng tìm hiểu quy trình sản xuất thép hình I ở phần tiếp theo.“

Quy trình sản xuất thép I

Để tạo ra những thanh thép hình I có khả năng chịu lực cao và kích thước chính xác, các nhà máy phải áp dụng quy trình sản xuất khép kín cùng hệ thống kiểm soát chất lượng nghiêm ngặt. Mặc dù mỗi nhà sản xuất có thể sử dụng công nghệ khác nhau, nhưng quy trình cơ bản thường gồm các bước sau:

1. Lựa chọn nguyên liệu

Quá trình sản xuất bắt đầu từ phôi thép được luyện từ quặng sắt hoặc thép tái chế chất lượng cao. Thành phần hóa học của phôi được kiểm soát chặt chẽ để đảm bảo sản phẩm sau cùng đạt yêu cầu về độ bền, khả năng hàn và tuổi thọ theo các tiêu chuẩn kỹ thuật.

2. Gia nhiệt và cán tạo hình

Phôi thép được nung ở nhiệt độ cao trước khi đưa qua hệ thống máy cán. Tại đây, thép được ép nhiều lần để tạo thành tiết diện chữ I với chiều cao, chiều rộng cánh và chiều dày đúng theo quy cách thiết kế.

Công nghệ cán nóng giúp thép có kết cấu đồng nhất, bề mặt nhẵn và khả năng chịu lực tốt hơn.

3. Làm nguội và nắn thẳng

Sau khi tạo hình, thép được làm nguội theo quy trình kiểm soát nhằm hạn chế biến dạng và duy trì các đặc tính cơ học. Tiếp theo, sản phẩm được nắn thẳng để đảm bảo độ chính xác về hình dạng và kích thước trước khi đưa vào kiểm tra.

4. Kiểm tra chất lượng

Mỗi lô thép hình I đều được kiểm tra các chỉ tiêu quan trọng như:

• Kích thước và dung sai.
• Khối lượng trên mỗi mét dài.
• Độ thẳng và độ phẳng của cánh.
• Thành phần hóa học.
• Các chỉ tiêu cơ lý như giới hạn chảy, độ bền kéo và độ giãn dài.

Việc kiểm tra này giúp sản phẩm đáp ứng các tiêu chuẩn như ASTM, JIS, EN, GB/T hoặc TCVN, đồng thời đảm bảo an toàn khi sử dụng trong các công trình chịu tải trọng lớn.

5. Đóng gói và xuất xưởng

Sau khi đạt yêu cầu kỹ thuật, thép được đánh dấu quy cách, bó thành kiện và bảo quản trước khi vận chuyển đến công trình hoặc đại lý phân phối. Một số sản phẩm còn được xử lý bề mặt hoặc mạ kẽm để tăng khả năng chống ăn mòn khi sử dụng ngoài trời hoặc trong môi trường có độ ẩm cao.

Công nghệ sản xuất thép hình I hiện nay

Công nghệ	Đặc điểm	Ứng dụng
Cán nóng (Hot Rolled)	Tiết diện liền khối, độ bền cao, được sử dụng phổ biến nhất	Nhà xưởng, cầu, nhà cao tầng
Thép I hàn (Welded I Beam)	Ghép từ các bản thép bằng hàn tự động, có thể sản xuất theo kích thước lớn	Công trình đặc biệt, khẩu độ lớn

Lưu ý khi lựa chọn thép hình I:

Không phải tất cả các sản phẩm thép hình I trên thị trường đều được sản xuất theo cùng một quy trình hoặc tiêu chuẩn. Vì vậy, khi lựa chọn, khách hàng nên ưu tiên các sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ chất lượng (CO, CQ) và được cung cấp bởi đơn vị uy tín để đảm bảo độ bền cũng như an toàn cho công trình.

Thành phần hóa học của thép hình I

Thành phần hóa học là yếu tố quyết định đến độ bền, khả năng hàn, độ dẻo và tuổi thọ của thép hình I. Tùy theo tiêu chuẩn sản xuất như JIS, ASTM, EN, GB/T hoặc TCVN, tỷ lệ các nguyên tố có thể khác nhau, nhưng về cơ bản đều được kiểm soát trong giới hạn cho phép để đảm bảo chất lượng và an toàn khi sử dụng.

Các nguyên tố quan trọng thường có trong thép hình I gồm:

Nguyên tố	Vai trò đối với thép hình I
Carbon (C)	Tăng độ cứng và cường độ chịu lực của thép. Hàm lượng quá cao có thể làm giảm khả năng hàn và độ dẻo.
Mangan (Mn)	Cải thiện độ bền, tăng khả năng chống mài mòn và hỗ trợ quá trình cán nóng.
Silic (Si)	Giúp khử oxy trong quá trình luyện thép và nâng cao độ bền của vật liệu.
Photpho (P)	Hàm lượng được khống chế ở mức thấp để tránh làm thép giòn, đặc biệt khi làm việc trong điều kiện nhiệt độ thấp.
Lưu huỳnh (S)	Là tạp chất cần kiểm soát vì có thể ảnh hưởng đến khả năng hàn và độ bền của kết cấu nếu vượt giới hạn cho phép.

Thành phần hóa học tham khảo theo thép kết cấu thông dụng

Bảng dưới đây thể hiện thành phần hóa học tham khảo của một số mác thép thường được sử dụng để sản xuất thép hình I.

Nguyên tố	SS400 (JIS G3101)	ASTM A36	Q235B (GB/T 700)
Carbon (C)	≤ 0,25%	≤ 0,26%	≤ 0,22%
Mangan (Mn)	≤ 1,40%	0,80 – 1,20%	≤ 1,40%
Silic (Si)	≤ 0,35%	≤ 0,40%	≤ 0,35%
Photpho (P)	≤ 0,050%	≤ 0,040%	≤ 0,045%
Lưu huỳnh (S)	≤ 0,050%	≤ 0,050%	≤ 0,050%

Lưu ý: Giá trị trên chỉ mang tính tham khảo. Thành phần hóa học thực tế có thể thay đổi tùy theo nhà sản xuất, mác thép và tiêu chuẩn áp dụng.

Vì sao cần kiểm soát thành phần hóa học?

Trong sản xuất thép hình I, việc kiểm soát tỷ lệ các nguyên tố không chỉ giúp sản phẩm đạt yêu cầu về cơ tính mà còn đảm bảo khả năng gia công trong thực tế.

Một sản phẩm có thành phần hóa học đạt chuẩn sẽ mang lại nhiều lợi ích như:

• Khả năng chịu tải ổn định trong thời gian dài.
• Dễ hàn, cắt và gia công cơ khí.
• Hạn chế nứt gãy trong quá trình thi công.
• Tăng khả năng chống biến dạng khi chịu tải trọng lớn.
• Đáp ứng các tiêu chuẩn kỹ thuật của công trình xây dựng và công nghiệp.

Đối với các công trình yêu cầu độ an toàn cao như nhà thép tiền chế, cầu đường hoặc kết cấu công nghiệp, việc lựa chọn thép hình I có thành phần hóa học đạt tiêu chuẩn là yếu tố quan trọng để đảm bảo chất lượng và tuổi thọ của công trình.

Lưu ý khi chọn thép hình I: Không nên đánh giá chất lượng chỉ dựa trên thành phần hóa học. Khả năng chịu lực của thép còn phụ thuộc vào quy trình sản xuất, tính chất cơ học, kích thước tiết diện và tiêu chuẩn áp dụng. Vì vậy, khi mua thép, nên yêu cầu nhà cung cấp cung cấp đầy đủ CO (Certificate of Origin) và CQ (Certificate of Quality) để xác minh nguồn gốc và chất lượng sản phẩm.

Tính chất cơ học của thép hình I

Bên cạnh thành phần hóa học, tính chất cơ học là tiêu chí quan trọng để đánh giá chất lượng của thép hình I. Các chỉ tiêu này phản ánh khả năng chịu tải, chống biến dạng và độ bền của sản phẩm trong quá trình sử dụng.

Tùy theo mác thép và tiêu chuẩn sản xuất, các thông số cơ học sẽ có sự khác nhau. Tuy nhiên, thép hình I dùng trong xây dựng thường đáp ứng các yêu cầu về độ bền, độ dẻo và khả năng hàn để đảm bảo an toàn cho các công trình chịu tải trọng lớn.

Các chỉ tiêu cơ học quan trọng

Chỉ tiêu	Ý nghĩa
Giới hạn chảy (Yield Strength)	Mức ứng suất mà thép bắt đầu biến dạng dẻo nhưng chưa bị phá hủy. Giá trị càng cao thì khả năng chịu tải càng tốt.
Độ bền kéo (Tensile Strength)	Khả năng chịu lực kéo tối đa trước khi thép bị đứt gãy. Đây là chỉ tiêu quan trọng trong thiết kế kết cấu.
Độ giãn dài (Elongation)	Khả năng biến dạng của thép trước khi đứt. Độ giãn dài cao giúp kết cấu làm việc an toàn hơn khi chịu tải trọng lớn hoặc tải trọng động.
Độ cứng (Hardness)	Thể hiện khả năng chống mài mòn và chống biến dạng bề mặt trong quá trình sử dụng.

Giá trị cơ học tham khảo của một số mác thép phổ biến

Chỉ tiêu	SS400	ASTM A36	Q235B
Giới hạn chảy (MPa)	≥ 245	≥ 250	≥ 235
Độ bền kéo (MPa)	400 – 510	400 – 550	370 – 500
Độ giãn dài (%)	≥ 21	≥ 20	≥ 26

Sự kết hợp giữa cánh và bụng giúp thép hình I đạt tỷ lệ độ bền trên khối lượng rất cao, vừa tiết kiệm vật liệu vừa đảm bảo khả năng chịu lực cho các công trình có khẩu độ lớn.

Ý nghĩa của tính chất cơ học trong thực tế

Các thông số cơ học không chỉ là dữ liệu kỹ thuật mà còn ảnh hưởng trực tiếp đến hiệu quả sử dụng của thép hình I trong từng loại công trình.

• Giới hạn chảy cao giúp kết cấu chịu được tải trọng lớn mà không bị biến dạng vĩnh viễn.
• Độ bền kéo tốt làm tăng khả năng chống nứt và chống gãy khi công trình chịu lực.
• Độ giãn dài phù hợp giúp thép hấp thụ ứng suất tốt hơn, giảm nguy cơ phá hủy đột ngột.
• Độ cứng ổn định góp phần nâng cao khả năng chống mài mòn và kéo dài tuổi thọ của sản phẩm.

Nhờ những đặc tính này, thép hình I được sử dụng rộng rãi trong các công trình như nhà thép tiền chế, nhà xưởng, cầu đường, kết cấu công nghiệp và các dự án hạ tầng có yêu cầu chịu lực cao.

Những yếu tố ảnh hưởng đến tính chất cơ học

Chất lượng cơ học của thép hình I không chỉ phụ thuộc vào mác thép mà còn chịu ảnh hưởng bởi nhiều yếu tố trong quá trình sản xuất và sử dụng, bao gồm:

• Thành phần hóa học của thép.
• Công nghệ luyện kim và cán nóng.
• Quy trình làm nguội sau khi cán.
• Tiêu chuẩn sản xuất áp dụng.
• Điều kiện bảo quản và môi trường làm việc.

Vì vậy, khi lựa chọn thép hình I, ngoài việc quan tâm đến quy cách và trọng lượng, người dùng cũng nên kiểm tra tiêu chuẩn sản xuất, chứng chỉ chất lượng (CQ) và chứng nhận xuất xứ (CO) để đảm bảo sản phẩm đáp ứng đúng yêu cầu kỹ thuật.

Tiêu chuẩn sản xuất thép hình I

Thép hình I được sản xuất theo nhiều tiêu chuẩn kỹ thuật khác nhau tùy thuộc vào quốc gia, khu vực và yêu cầu của từng công trình. Mỗi tiêu chuẩn sẽ quy định về thành phần hóa học, tính chất cơ học, dung sai kích thước và phương pháp kiểm tra chất lượng, nhằm đảm bảo sản phẩm đáp ứng yêu cầu an toàn trong quá trình sử dụng.

Khi lựa chọn thép hình I, việc hiểu rõ tiêu chuẩn sản xuất sẽ giúp chủ đầu tư, đơn vị thi công và kỹ sư lựa chọn đúng loại thép phù hợp với yêu cầu thiết kế cũng như tối ưu chi phí.

Các tiêu chuẩn thép hình I phổ biến

Tiêu chuẩn	Quốc gia/Khu vực	Mác thép phổ biến	Ứng dụng
JIS G3101	Nhật Bản	SS400	Nhà xưởng, kết cấu thép, cầu đường, cơ khí chế tạo
ASTM A36	Hoa Kỳ	A36	Công trình dân dụng, công nghiệp, kết cấu chịu lực
EN 10025	Châu Âu	S235, S275, S355	Nhà cao tầng, cầu thép, công trình hạ tầng
GB/T 700	Trung Quốc	Q235B	Nhà thép tiền chế, nhà xưởng, kết cấu công nghiệp
TCVN	Việt Nam	Theo quy định hiện hành	Công trình xây dựng trong nước và các dự án sử dụng tiêu chuẩn Việt Nam

Ý nghĩa của từng tiêu chuẩn

JIS G3101 (Nhật Bản)

Đây là một trong những tiêu chuẩn được sử dụng phổ biến tại Việt Nam, đặc biệt đối với thép nhập khẩu từ Nhật Bản và một số nước châu Á. Mác thép SS400 theo tiêu chuẩn JIS được đánh giá cao nhờ khả năng hàn tốt, độ bền ổn định và dễ gia công, phù hợp với đa số công trình xây dựng và cơ khí.

ASTM A36 (Hoa Kỳ)

ASTM A36 là tiêu chuẩn dành cho thép kết cấu carbon được sử dụng rộng rãi tại Mỹ và nhiều quốc gia khác. Thép đạt tiêu chuẩn này có khả năng chịu lực tốt, dễ cắt, hàn và gia công, thường được ứng dụng trong các công trình công nghiệp, nhà thép tiền chế và kết cấu chịu tải trọng lớn.

EN 10025 (Châu Âu)

Tiêu chuẩn EN 10025 quy định các yêu cầu đối với thép kết cấu cán nóng sử dụng trong xây dựng. Các mác thép như S235, S275 và S355 có cường độ khác nhau, đáp ứng từ công trình dân dụng đến các dự án cầu đường và nhà cao tầng yêu cầu khả năng chịu lực cao.

GB/T 700 (Trung Quốc)

GB/T 700 là tiêu chuẩn phổ biến đối với thép kết cấu carbon thông dụng. Trong đó, Q235B là mác thép được sử dụng nhiều nhất nhờ giá thành hợp lý, khả năng gia công tốt và phù hợp với nhiều loại công trình dân dụng cũng như công nghiệp.

TCVN (Việt Nam)

Tại Việt Nam, thép hình I được sản xuất hoặc kiểm tra theo các tiêu chuẩn quốc gia (TCVN) nhằm đảm bảo phù hợp với điều kiện thiết kế, thi công và nghiệm thu trong nước. Ngoài ra, nhiều dự án vẫn sử dụng thép theo tiêu chuẩn JIS, ASTM hoặc EN tùy theo yêu cầu của hồ sơ thiết kế.

Nên lựa chọn tiêu chuẩn nào?

Không có tiêu chuẩn nào được xem là tốt nhất trong mọi trường hợp. Việc lựa chọn phụ thuộc vào yêu cầu kỹ thuật, hồ sơ thiết kế và nguồn cung của từng dự án.

• JIS G3101 (SS400): Phù hợp với đa số công trình dân dụng, nhà xưởng và kết cấu thép tại Việt Nam.
• ASTM A36: Thường được sử dụng cho các dự án có yêu cầu theo tiêu chuẩn Mỹ hoặc công trình xuất khẩu.
• EN 10025: Thích hợp với các công trình áp dụng tiêu chuẩn châu Âu hoặc yêu cầu cường độ cao.
• GB/T 700: Là lựa chọn phổ biến cho các dự án cần tối ưu chi phí nhưng vẫn đảm bảo yêu cầu kỹ thuật.
• TCVN: Áp dụng cho các công trình thiết kế và nghiệm thu theo tiêu chuẩn Việt Nam.

Lưu ý khi kiểm tra tiêu chuẩn của thép hình I

Để đảm bảo chất lượng công trình, ngoài việc kiểm tra quy cách và kích thước, người mua nên yêu cầu nhà cung cấp cung cấp đầy đủ các tài liệu chứng minh nguồn gốc và chất lượng sản phẩm như:

• Chứng chỉ chất lượng (CQ).
• Chứng nhận xuất xứ (CO).
• Phiếu kiểm tra cơ lý và thành phần hóa học (Mill Test Certificate – MTC).
• Tem nhãn và ký hiệu của nhà sản xuất trên từng bó thép.

Những tài liệu này giúp xác minh sản phẩm được sản xuất theo đúng tiêu chuẩn công bố, đồng thời tạo thuận lợi cho quá trình nghiệm thu và quản lý chất lượng công trình.

Phân loại thép hình I

Thép hình I được sản xuất với nhiều chủng loại khác nhau để đáp ứng yêu cầu của từng công trình. Việc phân loại giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với điều kiện thi công, khả năng chịu tải và môi trường sử dụng.

Dưới đây là những cách phân loại thép hình I phổ biến trên thị trường hiện nay.

Phân loại theo phương pháp sản xuất

Đây là cách phân loại phổ biến nhất trong ngành thép.

Thép hình I cán nóng

Thép hình I cán nóng được sản xuất bằng cách nung phôi thép ở nhiệt độ cao rồi cán liên tục để tạo thành tiết diện chữ I liền khối.

Đặc điểm:

• Tiết diện đồng nhất.
• Khả năng chịu lực cao.
• Ít biến dạng trong quá trình sử dụng.
• Độ bền và tuổi thọ lớn.
• Được sử dụng phổ biến trong xây dựng và công nghiệp.

Đây là loại thép hình I được sử dụng nhiều nhất hiện nay.

Thép hình I hàn

Loại thép này được chế tạo bằng cách hàn các bản thép riêng biệt để tạo thành tiết diện chữ I.

Ưu điểm:

• Có thể sản xuất theo kích thước yêu cầu.
• Phù hợp với các dầm có chiều cao lớn.
• Thuận lợi cho các công trình đặc biệt.

Tuy nhiên, thép I hàn thường yêu cầu quy trình kiểm tra chất lượng mối hàn nghiêm ngặt để đảm bảo khả năng chịu lực.

Phân loại theo bề mặt

Thép hình I đen

Đây là loại thép giữ nguyên bề mặt sau quá trình cán nóng.

Đặc điểm:

• Giá thành hợp lý.
• Dễ gia công và hàn cắt.
• Phù hợp với các công trình trong nhà hoặc được sơn chống gỉ sau khi lắp đặt.

Thép hình I mạ kẽm

Sau khi sản xuất, thép được phủ một lớp kẽm bằng phương pháp mạ kẽm nhúng nóng hoặc mạ điện để tăng khả năng chống ăn mòn.

Ưu điểm:

• Chống gỉ sét hiệu quả.
• Phù hợp với môi trường ven biển hoặc ngoài trời.
• Giảm chi phí bảo trì trong quá trình sử dụng.

Phân loại theo kích thước

Trên thị trường, thép hình I được sản xuất với nhiều quy cách khác nhau nhằm đáp ứng từng yêu cầu thiết kế.

Một số kích thước phổ biến gồm:

• Thép I100
• Thép I120
• Thép I150
• Thép I200
• Thép I250
• Thép I300
• Thép I350
• Thép I400
• Thép I450
• Thép I500
• Thép I588
• Thép I600
• Thép I700
• Thép I800
• Thép I900

Mỗi quy cách sẽ có chiều cao, chiều rộng cánh, chiều dày và khối lượng khác nhau. Việc lựa chọn cần dựa trên tải trọng thiết kế và yêu cầu của công trình.

Phân loại theo tiêu chuẩn sản xuất

Ngoài hình dạng và kích thước, thép hình I còn được phân loại theo tiêu chuẩn sản xuất.

Các tiêu chuẩn được sử dụng phổ biến gồm:

• JIS G3101 (Nhật Bản) – Thường sử dụng mác thép SS400.
• ASTM A36 (Hoa Kỳ) – Phù hợp với nhiều công trình kết cấu thép.
• EN 10025 (Châu Âu) – Áp dụng cho các dự án yêu cầu cường độ cao.
• GB/T 700 (Trung Quốc) – Sử dụng phổ biến với mác thép Q235B.
• TCVN – Đáp ứng các yêu cầu kỹ thuật tại Việt Nam.

Mỗi tiêu chuẩn sẽ có quy định riêng về thành phần hóa học, tính chất cơ học và dung sai sản phẩm.

Bảng so sánh các loại thép hình I

Tiêu chí	Thép I cán nóng	Thép I hàn	Thép I mạ kẽm
Phương pháp sản xuất	Cán nóng nguyên khối	Hàn từ các bản thép	Cán nóng kết hợp mạ kẽm
Khả năng chịu lực	Rất cao	Cao	Rất cao
Khả năng chống ăn mòn	Trung bình	Trung bình	Rất tốt
Gia công	Dễ dàng	Dễ dàng	Cần xử lý lớp mạ khi hàn
Ứng dụng	Nhà xưởng, cầu, nhà thép	Công trình đặc biệt	Công trình ngoài trời, môi trường biển

Mỗi loại thép hình I đều có ưu điểm riêng và phù hợp với từng điều kiện sử dụng. Đối với hầu hết các công trình xây dựng hiện nay, thép hình I cán nóng vẫn là lựa chọn phổ biến nhờ khả năng chịu lực tốt, chất lượng ổn định và giá thành hợp lý. Trong khi đó, thép hình I mạ kẽm là giải pháp phù hợp cho các công trình yêu cầu khả năng chống ăn mòn cao hoặc hoạt động trong môi trường có độ ẩm lớn.

Ưu điểm và nhược điểm

Thép hình I là một trong những loại thép kết cấu được sử dụng phổ biến trong xây dựng và cơ khí nhờ khả năng chịu lực tốt, trọng lượng hợp lý và dễ thi công. Tuy nhiên, cũng giống như các loại vật liệu khác, thép hình I có những ưu điểm và hạn chế riêng. Hiểu rõ các đặc điểm này sẽ giúp chủ đầu tư và đơn vị thi công lựa chọn sản phẩm phù hợp với từng loại công trình.

Ưu điểm	Nhược điểm
Khả năng chịu lực và chịu uốn cao	Dễ bị ăn mòn nếu không được bảo vệ
Tiết kiệm vật liệu, giảm tải trọng công trình	Cần lựa chọn đúng quy cách theo thiết kế
Dễ gia công, hàn và lắp đặt	Khả năng chịu lực theo hai phương không bằng thép H
Nhiều quy cách và tiêu chuẩn để lựa chọn	Một số quy cách lớn có chi phí đầu tư cao
Tuổi thọ cao khi sử dụng đúng điều kiện	Cần bảo trì định kỳ trong môi trường khắc nghiệt

Bảng quy cách đầy đủ của thép i

Bảng tra thép I cho chúng ta biết nhiều thông tin liên quan về: Các kích thước chuẩn, đặc tính hình học, trọng lượng, tiết diện, bán kính quán tính, mô men kháng uốn của thép i.

Cách tính Trọng lượng thép i

Trọng lượng cây thép I phụ thuộc vào chiều dài và khối lượng trên 1 m dài của từng sản phẩm. Trên lý thuyết, chúng ta có thể sử dụng công thức để tính toán trọng lượng của thép I.

Ta sử dụng công thức tính trọng lượng sau:

Trọng lượng thép I (kg/m) = 0.785 x Diện tích mặt cắt ngang.

Trong đó: Diện tích mặt cắt ngang thép hình I (a) = [Ht₁ + 2t₂(B-t₁) + 0,615(r₁² – r₂²)] / 100 (cm³);

Để tiện cho việc tra cứu các bạn có thể sử dụng bảng tổng hợp bên dưới. Khi biết trọng lượng trên 1 m dài và chiều dài bạn sẽ dễ dàng tính được tổng trọng lượng của cả cây thép.

So sánh thép hình I và thép H

Thép hình I và thép hình H đều là những loại thép kết cấu được sử dụng rộng rãi trong xây dựng và công nghiệp. Do có hình dạng khá giống nhau nên nhiều người thường nhầm lẫn giữa hai loại thép này. Tuy nhiên, mỗi loại được thiết kế với đặc điểm riêng để phù hợp với từng mục đích sử dụng.

Việc hiểu rõ sự khác biệt giữa thép hình I và thép H sẽ giúp lựa chọn đúng vật liệu, tối ưu chi phí và đảm bảo khả năng chịu lực cho công trình.

Điểm giống nhau

Mặc dù có sự khác biệt về hình dạng và khả năng chịu lực, thép hình I và thép H vẫn có nhiều đặc điểm chung.

• Đều được sản xuất bằng phương pháp cán nóng hoặc hàn.
• Sử dụng trong các công trình xây dựng, cơ khí và kết cấu thép.
• Có khả năng chịu tải trọng lớn.
• Dễ hàn, cắt, khoan và lắp đặt.
• Được sản xuất theo nhiều tiêu chuẩn quốc tế như JIS, ASTM, EN và GB/T.

Điểm khác nhau giữa thép hình I và thép H

Tiêu chí	Thép hình I	Thép hình H
Hình dạng	Cánh hẹp hơn chiều cao tiết diện	Cánh rộng, gần bằng chiều cao tiết diện
Tiết diện	Dạng chữ I	Dạng chữ H
Khả năng chịu uốn	Rất tốt theo phương đứng	Tốt theo cả hai phương
Khả năng chịu nén	Tốt	Rất tốt
Khối lượng	Nhẹ hơn cùng chiều cao	Nặng hơn do cánh rộng hơn
Ứng dụng chính	Dầm, xà ngang, kết cấu vượt nhịp	Cột chịu lực, khung nhà thép, nhà cao tầng
Chi phí	Thường thấp hơn	Cao hơn do lượng thép sử dụng nhiều hơn

So sánh về cấu tạo

Điểm khác biệt rõ nhất nằm ở tỷ lệ giữa chiều cao và chiều rộng cánh.

Ở thép hình I, chiều cao tiết diện lớn hơn đáng kể so với chiều rộng cánh, giúp tăng khả năng chịu uốn theo phương đứng và giảm khối lượng kết cấu.

Trong khi đó, thép hình H có cánh rộng hơn, tạo tiết diện cân đối hơn. Thiết kế này giúp phân bố tải trọng đều hơn, tăng khả năng chịu nén và nâng cao độ ổn định khi sử dụng làm cột hoặc kết cấu chịu lực theo nhiều phương.

So sánh về khả năng chịu lực

Thép hình I được thiết kế để làm việc hiệu quả khi chịu mô men uốn lớn. Vì vậy, sản phẩm thường được sử dụng làm dầm sàn, dầm mái hoặc các kết cấu vượt nhịp.

Ngược lại, thép hình H có tiết diện rộng và cân đối hơn nên chịu nén và chịu uốn theo nhiều hướng tốt hơn. Đây là lý do thép H thường được lựa chọn làm cột chính trong nhà thép tiền chế, nhà cao tầng hoặc các công trình có tải trọng lớn.

Có thể hiểu đơn giản:

• Thép I mạnh về chịu uốn.
• Thép H mạnh về chịu nén và chịu tải tổng hợp.

So sánh về ứng dụng

Khi nào nên sử dụng thép hình I?

Thép hình I phù hợp với các kết cấu cần khả năng chịu uốn cao như:

• Dầm chính và dầm phụ.
• Dầm mái nhà xưởng.
• Cầu thép dân dụng.
• Khung sàn.
• Giá đỡ thiết bị.
• Kết cấu vượt nhịp lớn.

Khi nào nên sử dụng thép hình H?

Thép hình H thường được lựa chọn cho các kết cấu chịu tải trọng lớn theo phương thẳng đứng như:

• Cột nhà thép tiền chế.
• Cột nhà cao tầng.
• Khung chịu lực chính.
• Nhà công nghiệp.
• Công trình cầu đường.
• Nhà máy và kho bãi quy mô lớn.

Nên chọn thép hình I hay thép H?

Không có loại thép nào tốt hơn trong mọi trường hợp. Việc lựa chọn phụ thuộc vào yêu cầu thiết kế của công trình.

Nên chọn thép hình I khi:

• Cần giảm trọng lượng kết cấu.
• Kết cấu làm việc chủ yếu như dầm chịu uốn.
• Muốn tối ưu chi phí vật liệu.

Nên chọn thép hình H khi:

• Công trình có tải trọng lớn.
• Sử dụng làm cột chịu lực.
• Yêu cầu khả năng chịu nén và độ ổn định cao.

Trong thực tế, nhiều công trình hiện đại kết hợp cả thép hình I và thép hình H để phát huy ưu điểm của từng loại, vừa đảm bảo khả năng chịu lực vừa tối ưu chi phí đầu tư.

Bảng tổng hợp so sánh nhanh

Tiêu chí	Thép hình I	Thép hình H
Khả năng chịu uốn	⭐⭐⭐⭐⭐	⭐⭐⭐⭐
Khả năng chịu nén	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
Trọng lượng	Nhẹ hơn	Nặng hơn
Tiết kiệm vật liệu	Tốt	Trung bình
Phù hợp làm dầm	⭐⭐⭐⭐⭐	⭐⭐⭐⭐
Phù hợp làm cột	⭐⭐⭐	⭐⭐⭐⭐⭐
Giá thành	Kinh tế hơn	Cao hơn

Thép hình I và thép hình H đều là những vật liệu kết cấu quan trọng, nhưng mỗi loại được thiết kế để đáp ứng những yêu cầu chịu lực khác nhau. Thép hình I phù hợp với các kết cấu chịu uốn như dầm và xà ngang, trong khi thép hình H phát huy hiệu quả khi làm cột hoặc các kết cấu chịu nén lớn.

Cách lựa chọn thép hình I phù hợp cho từng công trình

Việc lựa chọn thép hình I không chỉ dựa vào kích thước hay giá thành mà cần xem xét đồng thời nhiều yếu tố như tải trọng thiết kế, khẩu độ công trình, môi trường sử dụng và tiêu chuẩn kỹ thuật. Lựa chọn đúng quy cách ngay từ đầu sẽ giúp công trình đảm bảo an toàn, tối ưu chi phí đầu tư và hạn chế việc phải gia cố hoặc thay thế trong quá trình thi công.

Đối với nhà ở dân dụng, nhà kho hoặc các công trình quy mô nhỏ, có thể sử dụng các quy cách như I100, I120 hoặc I150 nếu đáp ứng yêu cầu tính toán kết cấu. Với nhà xưởng, nhà thép tiền chế, trung tâm thương mại hoặc công trình công nghiệp, các kích thước lớn hơn như I200, I250, I300, I400 thường được ưu tiên để đảm bảo khả năng chịu tải và vượt nhịp tốt hơn.

Nếu công trình được xây dựng ngoài trời, khu vực ven biển hoặc môi trường có độ ẩm và hóa chất cao, nên lựa chọn thép hình I mạ kẽm hoặc áp dụng các giải pháp bảo vệ bề mặt như sơn chống ăn mòn nhằm kéo dài tuổi thọ kết cấu. Ngược lại, đối với các công trình trong nhà hoặc môi trường khô ráo, thép hình I cán nóng thông thường là lựa chọn kinh tế và hiệu quả.

Bên cạnh đó, người mua cũng cần kiểm tra tiêu chuẩn sản xuất (JIS, ASTM, EN, GB/T hoặc TCVN), đồng thời yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ CO, CQ và Mill Test Certificate (MTC) để xác minh nguồn gốc và chất lượng sản phẩm.

---

Báo giá thép hình I

Giá thép hình I luôn có sự biến động theo từng thời điểm do chịu ảnh hưởng từ giá nguyên liệu đầu vào, chi phí sản xuất, tỷ giá ngoại tệ và tình hình cung cầu trên thị trường. Ngoài ra, mức giá còn phụ thuộc vào quy cách, mác thép, tiêu chuẩn sản xuất, xuất xứ và khối lượng đặt hàng của từng khách hàng.

Vì vậy, để nhận được báo giá thép hình I chính xác và cạnh tranh nhất, khách hàng nên liên hệ trực tiếp với nhà cung cấp để được tư vấn theo đúng nhu cầu sử dụng và số lượng đặt mua.

Các yếu tố ảnh hưởng đến giá thép hình I

Giá bán của thép hình I không cố định mà thay đổi dựa trên nhiều yếu tố khác nhau, bao gồm:

• Kích thước và quy cách: Các loại thép I có tiết diện lớn thường có giá cao hơn do khối lượng thép trên mỗi mét dài lớn hơn.
• Mác thép và tiêu chuẩn sản xuất: Thép sản xuất theo các tiêu chuẩn JIS, ASTM, EN hoặc các mác thép có cường độ cao thường có mức giá khác nhau.
• Xuất xứ sản phẩm: Thép sản xuất trong nước và thép nhập khẩu từ Nhật Bản, Hàn Quốc, Trung Quốc hoặc các quốc gia khác sẽ có sự chênh lệch về giá.
• Số lượng đặt hàng: Khách hàng mua với số lượng lớn hoặc theo dự án thường được hưởng mức chiết khấu tốt hơn.
• Biến động thị trường: Giá phôi thép, chi phí vận chuyển và nguồn cung nguyên liệu có thể làm giá thép thay đổi theo từng thời điểm.

Quy cách	Thép hình I đen	Thép hình I mạ kẽm	Thép hình I nhúng kẽm nóng
I100 × 55 × 4.5	1.021.680	1.277.100	1.447.380
I120 × 64 × 4.8	1.242.000	1.552.500	1.759.500
I150 × 75 × 5.0	3.024.000	3.780.000	4.284.000
I150 × 75 × 5.5	3.672.000	4.590.000	5.202.000
I200 × 100 × 5.2	4.536.000	5.670.000	6.426.000
I250 × 125 × 6.0	6.393.600	7.992.000	9.057.600
I250 × 125 × 7.5	8.272.800	10.341.000	11.719.800
I300 × 150 × 6.5	7.927.200	9.909.000	11.230.200
I300 × 150 × 8.0	10.432.800	13.041.000	14.779.800

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo và có thể thay đổi theo thời điểm, số lượng đặt hàng, chủng loại thép, xuất xứ và chi phí vận chuyển. Vui lòng liên hệ 0966 309 338 để nhận báo giá mới nhất và ưu đãi dành cho đơn hàng số lượng lớn.

Các sản phẩm thép I giá tốt tại Hà Nội

Sản phẩm	Kích thước H × B × d (mm)	Khối lượng (Kg/m)	Sai lệch chiều cao (H)	Sai lệch chiều rộng (B)	Sai lệch khối lượng
Thép hình I100	100 × 55 × 4.5	9.46	±2.0 mm	±2.0 mm	±3.0 – 5.0 %
Thép hình I120	120 × 65 × 4.8	11.50	±2.5 mm	±2.5 mm	±3.0 – 5.0 %
Thép hình I150	150 × 75 × 5.0	14.00	±2.5 mm	±2.5 mm	±3.0 – 5.0 %
Thép hình I150a	150 × 75 × 5.5	17.00	±2.5 mm	±2.5 mm	±3.0 – 5.0 %
Thép hình I200	200 × 100 × 5.2	21.00	±3 mm	±3 mm	±3.0 – 5.0 %
Thép hình I250	250 × 125 × 6.0	29.60	±3 mm	±4 mm	±3.0 – 5.0 %
Thép hình I250a	250 × 125 × 7.5	38.30	±3 mm	±4 mm	±3.0 – 5.0 %
Thép hình I300	300 × 150 × 6.5	36.70	±3 mm	±4 mm	±3.0 – 5.0 %

Liên hệ nhận báo giá thép hình I

Để nhận báo giá thép hình I mới nhất, vui lòng liên hệ trực tiếp với đội ngũ tư vấn của Thép Hình Hoàng Đan. Chúng tôi sẽ hỗ trợ lựa chọn quy cách phù hợp, tư vấn giải pháp tối ưu và gửi báo giá nhanh chóng theo từng thời điểm.

Câu hỏi thường gặp (FAQ)

1. Thép hình I là gì?

Thép hình I là loại thép kết cấu có tiết diện dạng chữ I, gồm phần bụng và hai cánh song song. Nhờ thiết kế này, thép có khả năng chịu uốn và chịu tải trọng lớn, được sử dụng rộng rãi trong xây dựng, nhà thép tiền chế, cầu đường và cơ khí chế tạo.

2. Thép hình I và thép H khác nhau như thế nào?

Thép hình I có cánh hẹp hơn chiều cao tiết diện nên phù hợp làm dầm chịu uốn. Trong khi đó, thép hình H có cánh rộng hơn, khả năng chịu nén và chịu lực theo nhiều phương tốt hơn nên thường được sử dụng làm cột chịu lực.

3. Thép hình I được sản xuất theo những tiêu chuẩn nào?

Các tiêu chuẩn phổ biến gồm JIS G3192 (Nhật Bản), ASTM (Hoa Kỳ), EN (Châu Âu), GB/T (Trung Quốc) và một số tiêu chuẩn áp dụng tại Việt Nam. Mỗi tiêu chuẩn sẽ có quy định riêng về kích thước, dung sai và tính chất cơ học.

4. Thép hình I có những quy cách nào?

Trên thị trường hiện nay có nhiều quy cách như I100, I120, I150, I200, I250, I300, I350, I400, I450, I500, I588, I600… Việc lựa chọn phụ thuộc vào tải trọng và yêu cầu thiết kế của từng công trình.

5. Thép hình I có bị gỉ sét không?

Thép hình I thông thường có thể bị oxy hóa khi tiếp xúc lâu với môi trường ẩm hoặc hóa chất. Để tăng tuổi thọ, nên sử dụng thép mạ kẽm hoặc sơn chống gỉ đối với các công trình ngoài trời và khu vực ven biển.

6. Làm sao để chọn đúng kích thước thép hình I?

Việc lựa chọn quy cách cần dựa trên tải trọng thiết kế, khẩu độ, mục đích sử dụng và bản vẽ kết cấu. Không nên chỉ lựa chọn theo giá thành mà cần có sự tính toán của kỹ sư để đảm bảo an toàn và tối ưu chi phí.

7. Giá thép hình I được tính theo kg hay theo cây?

Tùy theo đơn vị cung cấp, thép hình I có thể được báo giá theo kilogram hoặc theo cây (thường dài 6 m hoặc 12 m). Khi báo giá, nhà cung cấp sẽ quy đổi theo khối lượng thực tế của từng quy cách.

8. Mua thép hình I cần kiểm tra những giấy tờ gì?

Nên yêu cầu nhà cung cấp cung cấp đầy đủ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và Mill Test Certificate (MTC) để xác minh nguồn gốc, thành phần hóa học và tính chất cơ học của sản phẩm.

9. Thép hình I được ứng dụng trong những công trình nào?

Thép hình I được sử dụng trong nhà thép tiền chế, nhà xưởng, cầu đường, kết cấu sàn, dầm mái, giá đỡ thiết bị, công trình công nghiệp, kho bãi và nhiều hạng mục yêu cầu khả năng chịu lực cao.

10. Liên hệ nhận báo giá thép hình I ở đâu?

Để nhận báo giá mới nhất, vui lòng liên hệ Thép Hình Hoàng Đan qua Hotline: 0966 309 338. Đội ngũ tư vấn sẽ hỗ trợ lựa chọn quy cách phù hợp và báo giá nhanh chóng theo số lượng đặt hàng.

11. Một cây sắt I dài bao nhiêu m?

Kích thước thông dụng của cây sắt I sẽ là 6 và 12 m. Ngoài ra, còn có các kích thước khác có thể được sản xuất như 7, 8, 9, 10, 11, 13, 14, 15m.

Có thể bạn cũng quan tâm

➜ Thép H ➜ Thép hình U ➜ Thép hình V ➜ Thép hộp ➜ Thép ống ➜ Báo giá thép
